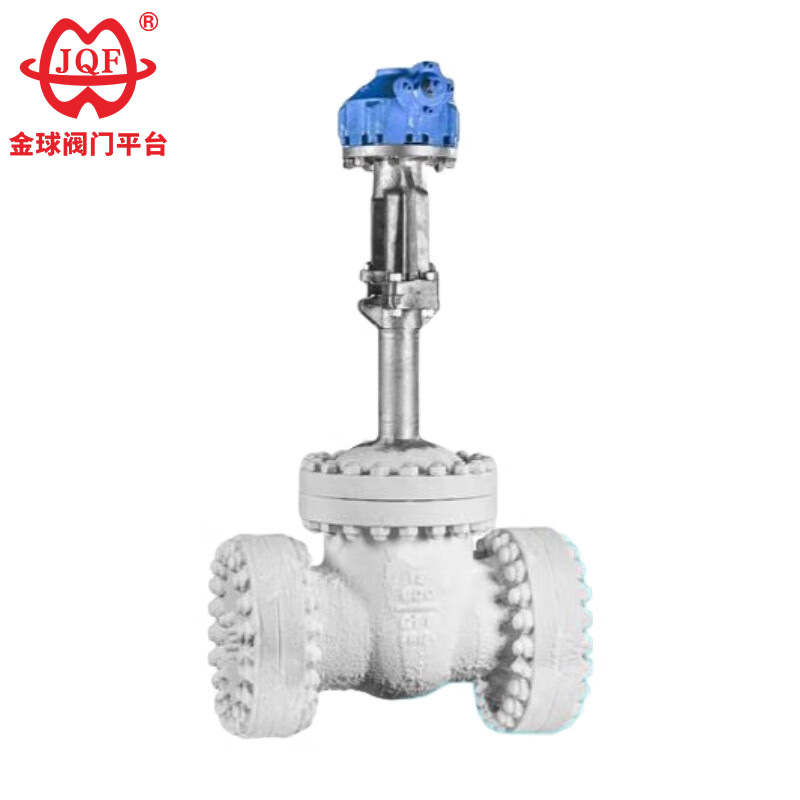

سٹینلیس سٹیل کریوجینک گیٹ والو

جے کیو ایف والو ایک والو مینوفیکچرر ہے جس میں چین میں 20 سال سے زیادہ ہیں ، بنیادی طور پر بال والوز ، گیٹ والوز ، گلوب والوز ، تتلی والوز ، اور سولینائڈ والوز تیار کرتے ہیں۔ ہمارا اعلی معیار کا سٹینلیس سٹیل کریوجینک گیٹ والو خاص طور پر میڈیا کے درجہ حرارت کے ساتھ انتہائی آپریٹنگ حالات کے لئے ڈیزائن کیا گیا ہے -46 ° C سے کم ہے۔ یہ کریوجینک میڈیا کے لئے موزوں ہے جیسے میتھین ، مائع قدرتی گیس ، ہیکسین ، کاربن ڈائی آکسائیڈ ، مائع امونیا ، مائع آکسیجن ، مائع نائٹروجن ، اور مائع ہائیڈروجن۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

کارکردگی کے پیرامیٹرز

ماڈل		DZ40Y-16	DZ40Y-25
کام کا دباؤ （ایم پی اے)		1.6	2.5
مناسب درجہ حرارت （℃）		LC3≥-101 ， LCB≥-46 ， LCC≥-46،1CR18NI9TI-196
مواد	فلر	بپٹسٹ ٹیٹرافلووروتھیلین ایسبیسٹوس رسی
	ہینڈ وہیل	QT450-10
	اسٹیم نٹ	ZCUA110FE3
	والو اسٹیم	1cr18ni9ti
	گاسکیٹ	کم درجہ حرارت ایسبیسٹوس

خصوصیات

1. گہا کے دباؤ کو غیر جانبدار کرنے: سٹینلیس سٹیل کریوجینک گیٹ والو کے والو inlet چہرے میں مربوط انجنیئر پریشر توازن orifice دباؤ کے فرق کو فعال طور پر غیر جانبدار کرتا ہے ، جس سے والو گہا کے اندر نقصان دہ میڈیا کو جمع ہونے سے روکتا ہے۔
2. تھرموڈینیامک طور پر بہتر کور: پورے درجہ حرارت کے چکر میں اسٹیم پیکنگ کی کمپریسی سالمیت کو برقرار رکھنے کے لئے آپریٹنگ درجہ حرارت کے پروفائل کی بنیاد پر کور کی اونچائی کو متحرک طور پر حساب کیا جاتا ہے۔
3۔ ٹرائولوجیکل مادے انشانکن: پیکنگ رنگ اور گسکیٹ مواد کی عین مطابق وضاحتیں مخصوص آپریٹنگ درجہ حرارت کی حد سے زیادہ کیمیائی استحکام کو یقینی بناتی ہیں۔
4. میٹالرجیکل کارکردگی کی گارنٹی: اجزاء کی کیمیائی ساخت اور کرسٹل ڈھانچے کو سخت درجہ حرارت کی حد میں اثر کو یقینی بنانے کے لئے سختی سے توثیق کی جاتی ہے۔
5. یونیورسل انٹرفیس فن تعمیر: سٹینلیس سٹیل کریوجینک گیٹ والو کے لئے مختلف قسم کے معیاری فلانج کنفیگریشنز اور سیلنگ مورفولوجی کے اختیارات عالمی پائپنگ انضمام کی ضروریات کو پورا کرتے ہیں۔

اہم شکل اور کنکشن کے طول و عرض

برائے نام قطر	اہم طول و عرض اور کنکشن کے طول و عرض
برائے نام قطر	L	D	D1	D2	b	زیڈ ڈی	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-φ14	320	140
25	160	115	85	65	14-2	4-φ14	350	160
32	180	135	100	78	16-2	4-18	385	180
40	200	145	110	85	16-3	4-18	420	200
50	250	160	125	100	16-3	4-18	540	240
65	265	180	145	120	18-3	4-18	610	240
80	280	195	160	135	20-3	8-φ18	690	280
100	300	215	180	155	20-3	8-φ18	780	300
125	325	245	210	185	22-3	8-φ18	930	320
150	350	280	240	210	24-3	8- φ23	980	360
200	400	335	295	265	26-3	12-23	1180	400
250	450	405	355	320	30-3	12-25	1390	450
300	500	460	410	375	30-3	12-25	1620	580
350	550	520	470	435	34-4	16-25	1810	640
400	600	580	525	485	36-4	16-30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-φ14	320	140
25	160	115	85	65	16-2	4-φ14	350	160
32	180	135	100	78	18-2	4-18	385	180
40	200	145	110	85	18-3	4-18	420	200
50	250	160	125	100	20-3	4-18	540	240
65	265	180	145	120	22-3	8-φ18	610	240
80	280	195	160	135	22-3	8-φ18	690	280
100	300	230	190	160	24-3	8- φ23	780	300
125	325	270	220	188	28-3	8-φ25	930	320
150	350	300	250	218	30-3	8-φ25	980	360
200	400	360	310	278	34-3	12-25	1180	400
250	450	425	370	332	36-3	12-30	1390	450
300	500	485	430	390	40-4	16-30	1620	580
350	550	550	490	448	44-4	16-34	1810	640
400	600	610	550	505	48-4	16-34	1970	640

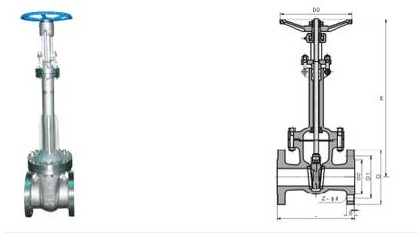

ساخت کی تصویر

اس مضمون میں موجود تمام متن ، ڈیٹا اور تصاویر صرف حوالہ کے لئے ہیں۔ اگر آپ کو مزید مصنوعات کی کارکردگی ، ساخت کا سائز ، قیمت اور دیگر تفصیلات دیکھنے کی ضرورت ہے۔ براہ کرم ہم سے رابطہ کریں۔
