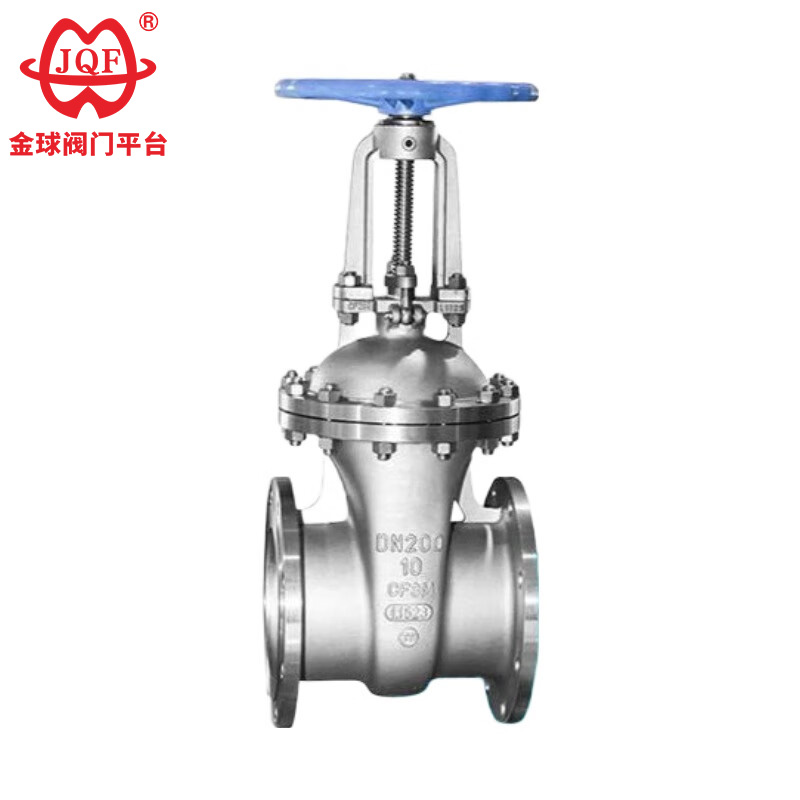

JQF والو کے ذریعہ تیار کردہ پائیدار GB معیاری سٹینلیس سٹیل گیٹ والو سٹینلیس سٹیل سے بنا ہے۔ والو سیٹ سیل کرنے والی سطح پولیٹیٹرافلوورو ایتھیلین (PTFE)، سٹینلیس سٹیل + ہارڈ الائے، یا سطح سے علاج شدہ سخت مرکب سے بنی ہے۔ پیکنگ سخت مصر دات، پولیٹیٹرافلووروتھیلین (PTFE)، ایسبیسٹوس، یا لچکدار گریفائٹ سے بنی ہے۔ برائے نام سائز DN15～DN800 ہے، ورکنگ پریشر 1.6MPa～20.0MPa ہے، اور قابل اطلاق درجہ حرارت ≤200℃ ہے۔ یہ نائٹرک ایسڈ اور کمزور corrosive میڈیا لے جانے والی پائپ لائنوں کے لیے موزوں ہے۔
1. پہلے سے تنصیب کا معائنہ: سیال کے درمیانے درجے، درجہ حرارت اور دباؤ کے ساتھ والو کے مواد کی مطابقت کی تصدیق کریں۔ پائیدار GB سٹینڈرڈ سٹینلیس سٹیل گیٹ والو کے سرے کے چہرے پر خروںچ کے لیے معائنہ کریں۔ یقینی بنائیں کہ گسکیٹ کا مواد استعمال کی ضروریات کو پورا کرتا ہے اور اس بات کی تصدیق کریں کہ بولٹ/گری دار میوے طاقت کی ضروریات کو پورا کرتے ہیں۔
2. تنصیب کی سیدھ: سیدھ پر مجبور نہ کریں۔ غلط ترتیب والو سیٹ کی خرابی، رساو، یا ساختی تناؤ کا باعث بن سکتی ہے۔ والو کے قریب پائپنگ کو آزادانہ طور پر سپورٹ کریں۔ ستارے کے سائز کی ترتیب میں بولٹ کو آہستہ آہستہ سخت کریں جب تک کہ یکساں ٹارک حاصل نہ ہوجائے۔ سسٹم کے 24-48 گھنٹے چلنے کے بعد، بولٹ کو دوبارہ سخت کریں۔
3. آپریٹنگ طریقہ کار: اعلیٰ معیار کے GB سٹینڈرڈ سٹینلیس سٹیل گیٹ والو کو مکمل طور پر کھلا یا مکمل طور پر بند ہونا چاہیے — جزوی طور پر کھلنے سے والو سیٹ/پلیٹ کے تیز رفتار سیال کے ذریعے کٹاؤ میں تیزی آئے گی۔ صرف ہینڈ وہیل کا استعمال کرتے ہوئے چلائیں؛ کبھی بھی رینچ/لیور کا استعمال نہ کریں۔ والو اسٹیم کو سہ ماہی چکنا ہونا چاہئے۔
4. ٹیسٹنگ اور مینٹیننس: انسٹالیشن کے بعد، سسٹم کو شروع کرنے سے پہلے، GB سٹینڈرڈ سٹینلیس سٹیل گیٹ والو پر PN ریٹیڈ پریشر سے 1.5 گنا پر ایک سٹیٹک پریشر ٹیسٹ کیا جانا چاہیے۔ جانچ کے دوران، والو کو بہاو کے سامان سے الگ کر دینا چاہیے۔
5. اسٹوریج اور ہینڈلنگ: والوز کو گھر کے اندر ذخیرہ کیا جانا چاہئے اور نمی سے محفوظ رکھنا چاہئے۔ تنصیب سے پہلے، اختتامی ٹوپیاں نصب شدہ پوزیشن میں رہیں.
1. جی بی اسٹینڈرڈ سٹینلیس سٹیل گیٹ والو آسٹینیٹک سٹینلیس سٹیل سے بنا ہے، جس میں آکسیڈائزنگ ایسڈک میڈیا سے سنکنرن کے خلاف بہترین مزاحمت ہے۔
2. جب میڈیم GB سٹینڈرڈ سٹینلیس سٹیل گیٹ والو سے گزرتا ہے، تو بہاؤ کی سمت میں کوئی تبدیلی نہیں ہوتی، جس کے نتیجے میں کم سیال مزاحمت ہوتی ہے۔
3. گیٹ کی حرکت کی سمت درمیانے درجے کے بہاؤ کی سمت کے لیے کھڑی ہے، جس کے نتیجے میں کم کھلنے اور بند ہونے کا ٹارک اور آسان آپریشن ہوتا ہے۔
4. درمیانے درجے کے بہاؤ کی سمت غیر محدود ہے، بغیر سیال کے بہاؤ کو پریشان کیے یا دباؤ کو کم کیے بغیر۔ میڈیم اپنے مطلوبہ مقصد کو حاصل کرتے ہوئے گیٹ والو کے دونوں طرف سے بہہ سکتا ہے۔ یہ خاص طور پر پائپ لائنوں کے لیے موزوں ہے جہاں درمیانے درجے کے بہاؤ کی سمت تبدیل ہو سکتی ہے۔
5. جی بی سٹینڈرڈ سٹینلیس سٹیل گیٹ والو عمودی طور پر والو باڈی کے اندر نصب ہے، جس کے نتیجے میں ساختی لمبائی مختصر ہوتی ہے۔
6. جی بی سٹینڈرڈ سٹینلیس سٹیل گیٹ والو میں سگ ماہی کی اچھی کارکردگی ہے۔ مکمل طور پر کھلنے پر سگ ماہی کی سطح پر پہننا کم سے کم ہے۔
ڈیزائن کی وضاحتیں: GB/T 12234
ساخت کی لمبائی: GB/T 12221
کنیکٹنگ فلانج: JB/T 79.1
ٹیسٹ اور معائنہ: JB/T 9092
دباؤ - درجہ حرارت: GB/T 9131
مصنوعات کی شناخت: GB/T 12220
| برائے نام دباؤ پی این (ایم پی اے) | کیس | ٹیسٹ پریشر (MPa) | مہر بند | |
| مہر بند (مائع) | مہر (گیس) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| شیل مواد | مناسب میڈیا | قابل اطلاق درجہ حرارت (℃) |
| کرومیم نکل ٹائٹینیم سٹیل (P قسم) | نائٹرک ایسڈ | ≤200 |
| کروم نکل مولیبڈینم ٹائٹینیم اسٹیل (R قسم) | ایسیٹک ایسڈ | ≤200 |
| جسم، بونٹ | والو پلیٹ، سیٹ | والو تنا | نٹ نٹ | بھرنے والا | ہینڈ وہیل |
| کرومیم نکل ٹائٹینیم سٹیل | سٹینلیس سٹیل، سٹینلیس سٹیل + سیمنٹڈ کاربائیڈ | کروم نکل ٹائٹینیم سٹینلیس سٹیل | ایلومینیم کانسی | ٹیفلون | قابل تسخیر لوہا |
| کرومیم نکل مولبڈینم ٹائٹینیم سٹیل | سٹینلیس سٹیل، سٹینلیس سٹیل + سیمنٹڈ کاربائیڈ | کروم نکل ٹائٹینیم سٹینلیس سٹیل | ایلومینیم کانسی | ٹیفلون | قابل تسخیر لوہا |

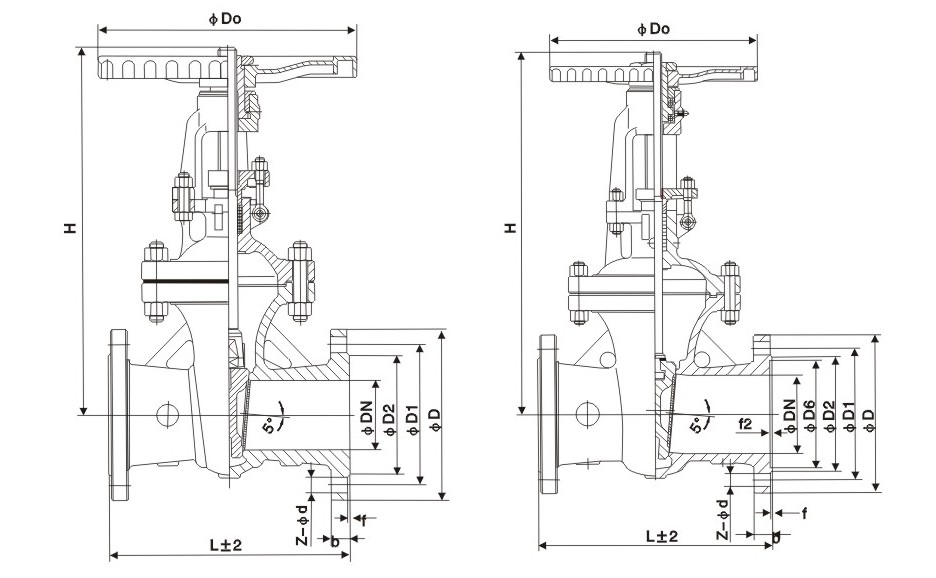

| برائے نام قطر | اہم طول و عرض اور کنکشن کے طول و عرض | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
