ڈیزائن کی وضاحتیں: جی بی / ٹی 12234
ساخت کی لمبائی: جی بی / ٹی 12221
کنیکٹنگ فلانج: جے بی / ٹی 79.1
ٹیسٹ اور معائنہ: جے بی / ٹی 9092
دباؤ - درجہ حرارت: جی بی / ٹی 9131
مصنوعات کی شناخت: جی بی / ٹی 12220

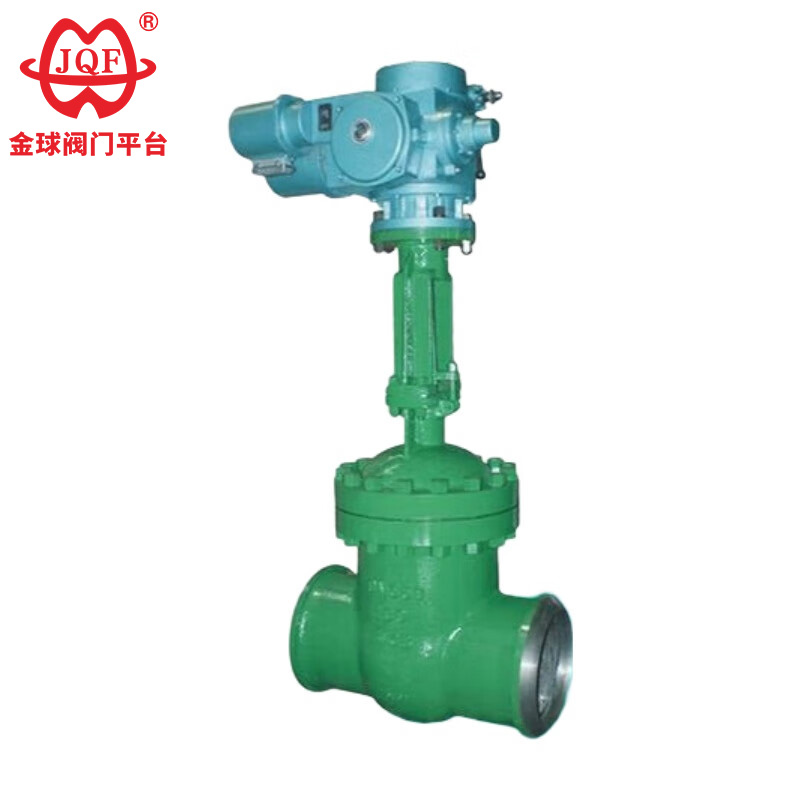

الیکٹریکل گیٹ والوز ایسی ایپلی کیشنز کے ل suitable موزوں ہیں جن کے لئے مکمل افتتاحی یا مکمل بند ہونے کی ضرورت ہوتی ہے۔ مختصرا. ، وہ آن/آف سوئچ کے طور پر استعمال ہوتے ہیں ، عام طور پر پائپ لائنوں میں تنہائی والوز کے طور پر انسٹال ہوتے ہیں ، اور یہ بہاؤ کنٹرول کے ل suitable موزوں نہیں ہیں۔ جب والو مکمل طور پر کھلا ہوتا ہے تو ، گزرنے کا مکمل طور پر غیر منظم ہوتا ہے ، جس سے درمیانے درجے کو عملی طور پر کوئی دباؤ نقصان نہیں ہوتا ہے۔ لہذا ، وہ ان نظاموں کے ل ideal مثالی ہیں جو کم دباؤ کے نقصان کو ترجیح دیتے ہیں اور غیر منقولہ بہاؤ کے راستے کی ضرورت ہوتی ہے۔
1. کومپیکٹ ڈھانچہ ، معقول ڈیزائن ، اچھے والو کی سختی ، ہموار بہاؤ کا راستہ ، اور کم بہاؤ کے گتانک۔
2. سگ ماہی کی سطحیں سٹینلیس سٹیل اور سخت مصر دات سے بنی ہیں ، جس سے طویل خدمت کی زندگی کو یقینی بنایا جاتا ہے۔
3. الیکٹریکل گیٹ والو لچکدار گریفائٹ پیکنگ کا استعمال کرتا ہے ، جس میں قابل اعتماد سگ ماہی اور آسان ، لچکدار آپریشن کو یقینی بنایا جاتا ہے۔
4. بجلی کے گیٹ والو کو دستی طور پر ، نیومیٹک ، برقی یا گیئر کے ذریعہ چلایا جاسکتا ہے۔
5. تین ساختی اختیارات دستیاب ہیں: لچکدار پچر سنگل گیٹ ، سخت پچر سنگل گیٹ ، اور ڈبل گیٹ۔
| برائے نام پریشر پی این （ایم پی اے) | کیس | ٹیسٹ پریشر （ایم پی اے) | مہر بند | |
| مہر بند (مائع) | مہر (گیس) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| شیل مواد | مناسب میڈیا | قابل اطلاق درجہ حرارت (℃) |
| کاربن اسٹیل (سی قسم) | پانی ، بھاپ ، تیل | 45425 |
| کرومیم نکل ٹائٹینیم اسٹیل (پی قسم) | نائٹرک ایسڈ | ≤200 |
| کروم نکل مولبڈینم ٹائٹینیم اسٹیل (R قسم) | ایسٹک ایسڈ | ≤200 |
| کروم مولبڈینم اسٹیل (قسم I) | پانی ، بھاپ ، تیل | ≤550 |
| جسم ، بونٹ | والو پلیٹ ، سیٹ | والو اسٹیم | اسٹیم نٹ | فلر | ہینڈ وہیل |
| کاربن اسٹیل | اعلی معیار کے کاربن اسٹیل + کاربائڈ یا سٹینلیس سٹیل | کروم سٹینلیس سٹیل | ایلومینیم کانسی | گریفائٹ ایسبیسٹوس پیکنگ | ناقص لوہا |
| کرومیم نکل ٹائٹینیم اسٹیل | سٹینلیس سٹیل ، سٹینلیس سٹیل + سیمنٹ کاربائڈ | کروم نکل ٹائٹینیم سٹینلیس سٹیل | ایلومینیم کانسی | ٹیفلون | ناقص لوہا |
| کرومیم نکل مولبڈینم ٹائٹینیم اسٹیل | سٹینلیس سٹیل ، سٹینلیس سٹیل + سیمنٹ کاربائڈ | کروم نکل ٹائٹینیم سٹینلیس سٹیل | ایلومینیم کانسی | ٹیفلون | ناقص لوہا |
| کروم مولبڈینم اسٹیل | مصر دات اسٹیل + کاربائڈ | کروم مولبڈینم اسٹیل | ایلومینیم کانسی | لچکدار ایسبیسٹوس | ناقص لوہا |

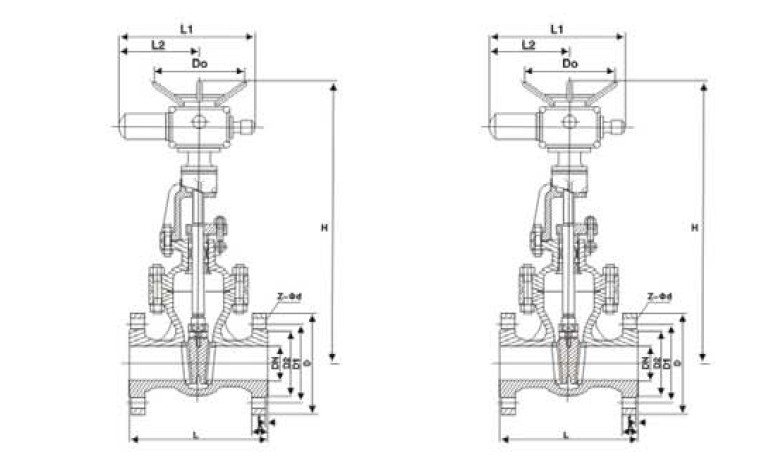

| برائے نام قطر | اہم طول و عرض اور کنکشن کے طول و عرض | |||||||
| L | D | D1 | D2 | b | زیڈ ڈی | H | D0 | |
| Z41H-16 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8- φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8- φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-34 | 1452 | 640 |
