API ہائی پریشر گیٹ والو

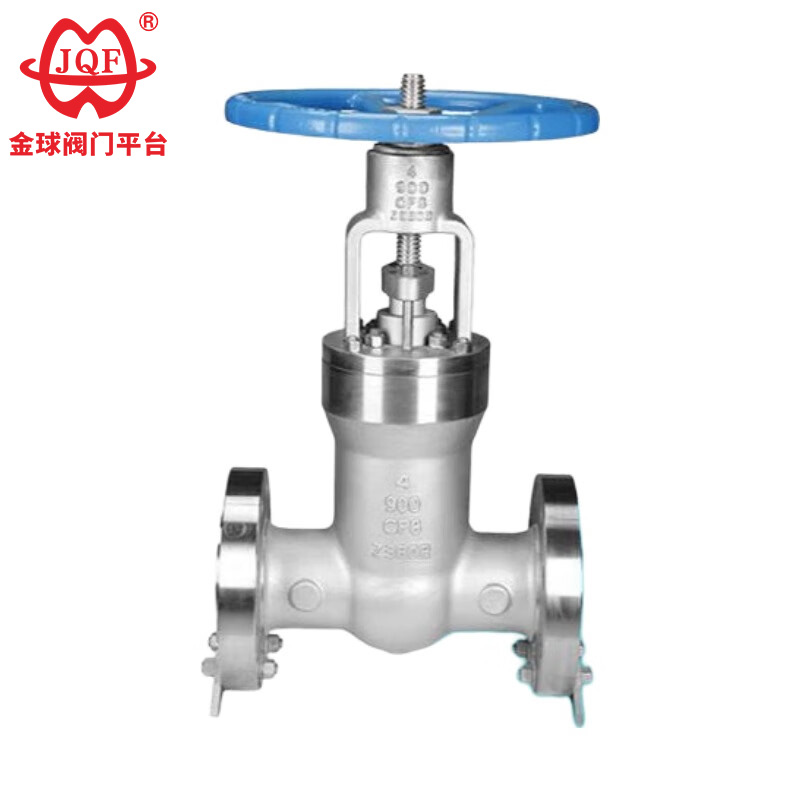

JQF Valve factory's durable API high pressure gate valve features a gate design for the opening and closing element. The gate is made of ductile iron and uses an integral rubber coating process, combined with a flat-bottom gate seat structure, effectively reducing debris accumulation and improving sealing performance. Because the sealing surface of the API High Pressure Gate Valve is susceptible to erosion, has a larger overall size, and a longer opening and closing time, it is often used in infrequently operated applications.

ایگزیکٹو اسٹینڈرڈ

ڈیزائن کا معیار: API 600 / ASME B16.34
ساخت کی لمبائی ASME B16.10
بٹ ویلڈ سائز ASME B16.5
ٹیسٹ اور معائنہ API 598
دباؤ - درجہ حرارت: ASME B16.34

خصوصیات

API ہائی پریشر گیٹ والوز کو پاور پلانٹ والوز بھی کہا جاتا ہے۔ وہ بنیادی طور پر تھرمل پاور پلانٹس کے مختلف پائپنگ سسٹم میں استعمال ہوتے ہیں ، جو میڈیا کے بہاؤ (جیسے پانی یا بھاپ) کو مربوط کرنے یا منقطع کرنے کے لئے ذمہ دار ہیں۔ عام والوز کے مقابلے میں ، پاور پلانٹ والوز کی بقایا خصوصیت ان کی صلاحیت ہے کہ وہ بہت زیادہ درجہ حرارت اور دباؤ کا مقابلہ کرسکیں۔ ان کے پاس ایک خصوصی ڈیزائن بھی ہے۔ اس ڈیزائن کا ایک فائدہ ہے: سسٹم کا دباؤ جتنا زیادہ ہوگا ، سگ ماہی کا اثر اتنا ہی بہتر ہے۔ یہ خصوصیات انہیں مخصوص اعلی درجہ حرارت اور ہائی پریشر کے کام کرنے کے حالات میں وسیع پیمانے پر استعمال کرتی ہیں ، اور ان کی جگہ دیگر والو مصنوعات کی جگہ لینا مشکل ہے۔
1. رگڑ کے بغیر کھلنے اور بند ہونے: یہ خصوصیت روایتی والوز کی سگ ماہی سطحوں کے مابین رگڑ کے مسئلے کو حل کرتی ہے ، جس کے نتیجے میں مزید مستحکم مہر کی کارکردگی ہوتی ہے۔
2. ٹاپ ماونٹڈ ڈھانچہ: پائپ لائن پر والو انسٹال ہونے کے بعد ، اگر معائنہ یا بحالی کی ضرورت ہو تو ، اسے بغیر ہٹائے بغیر براہ راست آن لائن کیا جاسکتا ہے۔ اس سے ٹائم ٹائم میں نمایاں کمی واقع ہوتی ہے اور بحالی کے اخراجات کی بچت ہوتی ہے۔
3۔ سنگل سیٹ ڈیزائن: والو گہا میں غیر معمولی دباؤ میں اضافے کے مسئلے کو ختم کرتا ہے جو محفوظ استعمال کو متاثر کرتا ہے۔
4. کم ٹارک ڈیزائن: والو اسٹیم ، جو ایک خاص ڈھانچے کے ساتھ ڈیزائن کیا گیا ہے ، کم سے کم قوت کے ساتھ آسانی سے کھولنے اور بند کرنے کی اجازت دیتا ہے۔
5. پچر کی شکل میں سگ ماہی کا ڈھانچہ: API ہائی پریشر گیٹ والو والو اسٹیم کے ذریعہ فراہم کردہ مکینیکل فورس کا استعمال سیل کو حاصل کرنے کے لئے والو کی نشست کے خلاف پچر کے سائز کے گیٹ کو دبانے کے لئے کرتا ہے ، اس بات کو یقینی بنانا کہ والو کی سگ ماہی کی کارکردگی مستحکم ہے اور پائپ لائن دباؤ میں اتار چڑھاو سے متاثر نہیں ہے۔
6. سیلف صاف کرنے والی سگ ماہی کی سطح کا ڈھانچہ: جب API ہائی پریشر گیٹ والو کا گیٹ والو سیٹ سے کھلتا ہے تو ، پائپ لائن میں سیال گیٹ کے سگ ماہی کی سطح کے پورے فریم کے ساتھ یکساں طور پر بہتا ہے۔ اس سے تیز رفتار سیال کو والو سیٹ کے صرف ایک حصے کو ختم کرنے سے روکتا ہے اور خود صاف ستھرا ہونے سے ، سگ ماہی کی سطح پر جمع نجاستوں کو بھی دور کرتا ہے۔

کارکردگی کے پیرامیٹرز

اہم حصہ مواد

اہم شکل اور کنکشن کے طول و عرض
