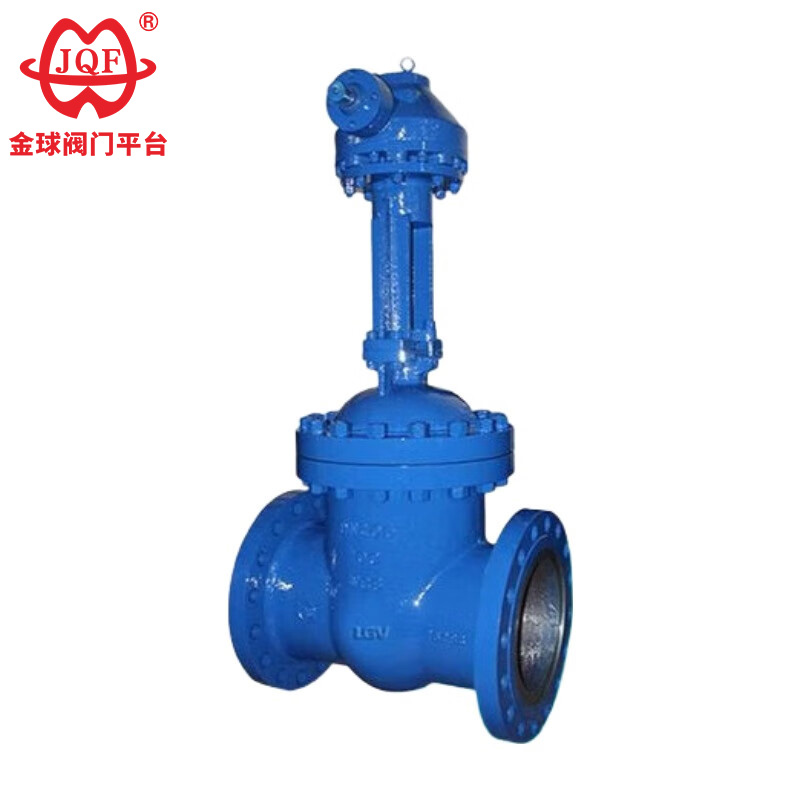

Z540H ، Z540Y ، Z540W قسم PN16 ~ PN160 اسٹیل بیول گیئر سے چلنے والا وِج گیٹ والو تیار کردہ لیانگگو والو کمپنی ، لمیٹڈ بیول گیئر ڈرائیو ، فلاج کنکشن ، پچر قسم کے لچکدار گیٹ۔ نشست پر مہر لگانے والی سطح کا مواد ویلڈنگ ایلائی (Z540H-16C ~ 160 ، Z540Y-16C ~ 160 ، Z540Y-16I ~ 160I ، Z540Y-16P ~ 160P ، Z540Y-16R ~ 160r) ، سٹین لیس -16 پی ~ 160p ، Z540W-160P ، Z540W-160P ، سرفیسنگ ہے۔ PN16 ~ PN160۔ والو باڈی کا مواد کاربن اسٹیل (Z540H-16C ~ 160 ، Z540Y-16C ~ 160) ، کروم مولیبڈینم اللوئ اسٹیل (Z540Y-16I ~ 160i) ، سٹینلیس اسٹیل (Z5440W-16P ~ 160P ، Z5440Y-16P Z 160P ، Z540P ، Z540P Z 160P ، Z540Y-160P ، Z540Y-16P Z 160P ، Z540Y-160P ، Z540W-16 160P ، 160r) گیٹ والو۔
1. اپنی مرضی کے مطابق بیول گیئر گیٹ والوز میں اعلی درجے کے معیارات ، قابل اعتماد سگ ماہی ، اعلی کارکردگی اور پرکشش ظاہری شکل پیش کی گئی ہے۔
2. لچکدار سوئچنگ کے لئے پچر کے سائز کا والو پلیٹ ڈھانچہ۔
3. والو پلیٹ اور سیٹ اسٹیلائٹ مصر سے ویلڈیڈ ہیں۔
4. والو اسٹیم بہتر سنکنرن اور پہننے کے خلاف مزاحمت کے لئے بجھانے اور غص .ہ دینے والے علاج سے گزرتا ہے۔
5. متعدد پائپ فلانج معیارات اور فلانج سگ ماہی کی سطح کی اقسام دستیاب ہیں۔
6. اعلی معیار کے بیول گیئر گیٹ والوز مختلف دباؤ ، درجہ حرارت ، اور میڈیا کے حالات کے مطابق جسمانی مواد میں مختلف ہیں۔
| ماڈل | pn | کام کا دباؤ/ایم پی اے | آپریٹنگ درجہ حرارت/℃ | مناسب میڈیا |
| Z540H-16C-160 | 16-160 | 1.6-16.0 | 45425 | پانی ، بھاپ ، تیل |
| Z540Y-16C-160 | 16-160 | 1.6-16.0 | 45425 | پانی ، بھاپ ، تیل |
| Z540H-16I-160 | 16-160 | 1.6-16.0 | ≤550 | بھاپ ، تیل |
| Z540W-16P-40p | 16-40 | 1.6-4.0 | ≤150 | سنکنرن میڈیا |
| Z540Y-16P-160p | 16-160 | 1.6-16.0 | ≤150 | سنکنرن میڈیا |
| Z540W-16R-40R | 16-40 | 1.6-4.0 | ≤150 | سنکنرن میڈیا |
| Z540Y-16R-160R | 16-160 | 1.6-16.0 | ≤150 | سنکنرن میڈیا |

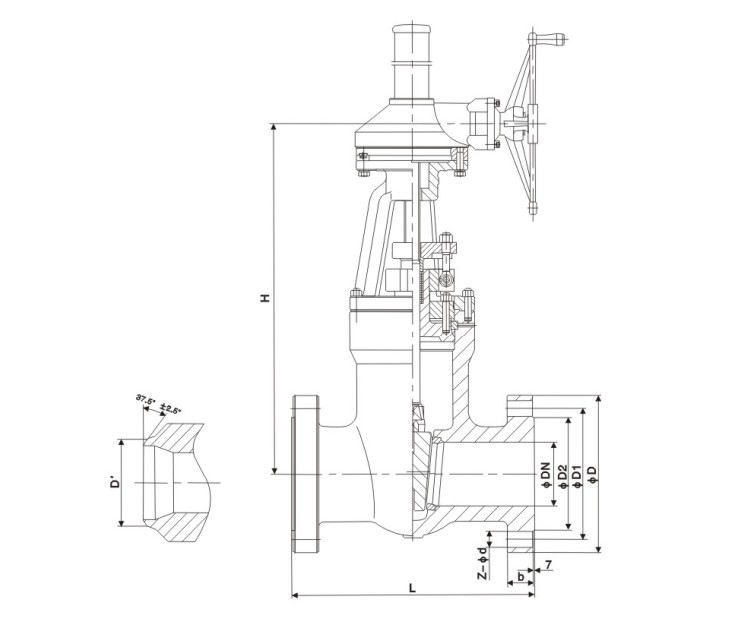

| برائے نام قطر | اہم طول و عرض اور کنکشن کے طول و عرض | |||||||
| L | D | D1 | D2 | b | زیڈ ڈی | H | ||
| Z540H-16C | ||||||||
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 730 | |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-25 | 897 | |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-25 | 1032 | |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-25 | 1170 | |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-30 | 1330 | |
| 450 | 650 | 640 | 585 | 545 | 40-4 | 20-30 | 1541 | |
| 500 | 700 | 705 | 650 | 608 | 44-4 | 20-φ34 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 48-5 | 20-φ36 | 1874 | |
| 700 | 900 | 910 | 840 | 788 | 50-5 | 24-36 | 2083 | |
| 800 | 1000 | 1020 | 950 | 898 | 52-5 | 24-41 | 2400 | |
| Z540H-25 | ||||||||
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-25 | 730 | |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-30 | 897 | |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-30 | 1032 | |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-34 | 1170 | |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-34 | 1330 | |
| 450 | 650 | 660 | 600 | 555 | 50-4 | 20-φ34 | 1541 | |
| 500 | 700 | 730 | 660 | 610 | 52-4 | 20-φ36 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 56-5 | 20-φ41 | 1874 | |
| 700 | 900 | 955 | 875 | 815 | 60-5 | 24-42 | 2083 | |
| 800 | 1000 | 1070 | 990 | 930 | 64-5 | 24-48 | 2400 | |
|
|
|
|
|
|
|
|
|
|
