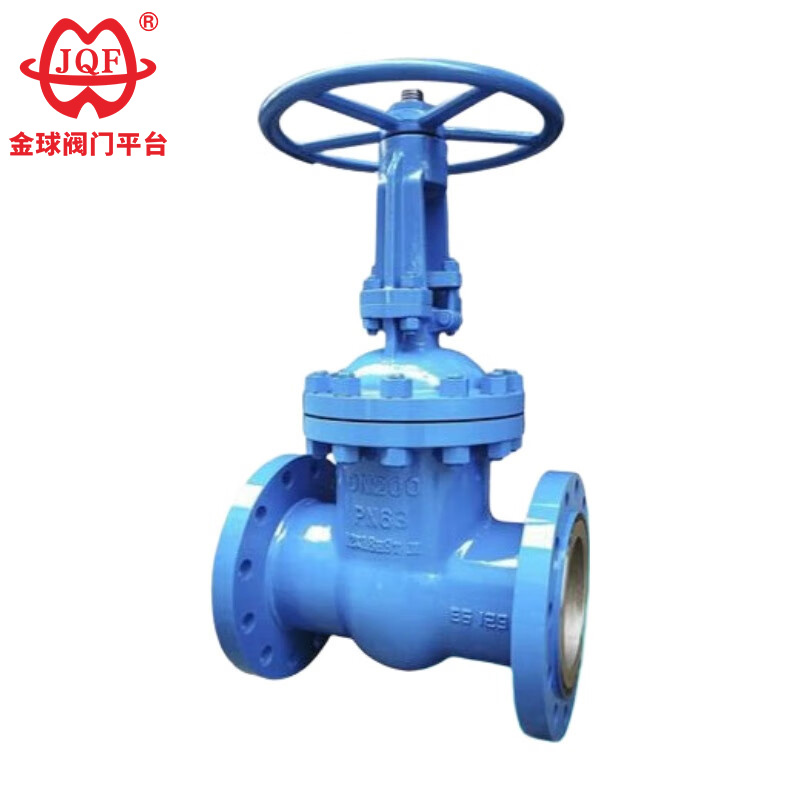

جے کیو ایف والو فیکٹری اعلی معیار کے جی بی اسٹینڈرڈ فلانگڈ گیٹ والوز تیار کرتی ہے ، جو پائپ لائن میڈیا کو مربوط کرنے یا کاٹنے کے لئے آلات کھولنے اور بند کرنے کے طور پر پیٹرو کیمیکل ، تھرمل پاور ، اور دیگر پٹرولیم پروڈکٹ اور بھاپ پائپ لائنوں میں بڑے پیمانے پر استعمال ہوتی ہیں۔ مختلف مواد کو منتخب کرنے سے ، اپنی مرضی کے مطابق جی بی معیاری فلانگڈ گیٹ والوز مختلف میڈیا جیسے پانی ، بھاپ ، تیل ، نائٹرک ایسڈ ، ایسٹیک ایسڈ ، مضبوط آکسائڈائزنگ میڈیا ، اور یوریا کے لئے موزوں ہیں ، اور یہ دستی ، بیول گیئر ، اور الیکٹرک ڈرائیو ورژن میں دستیاب ہیں۔
پری انسٹالیشن چیک
سیال میڈیا ، درجہ حرارت ، اور دباؤ کے ساتھ جی بی کے معیاری فلانگڈ گیٹ والوز مادی مطابقت کی تصدیق کریں۔ خروںچ کے لئے فلانج چہروں کا معائنہ کریں ، یقینی بنائیں کہ گسکیٹ مواد خدمت کے حالات سے مماثل ہے ، اور بولٹ/گری دار میوے کی طاقت کی ضروریات کو پورا کرتے ہیں۔
تنصیب کی سیدھ
کبھی بھی طاقت کو سیدھ میں نہ کریں جی بی معیاری فلانجڈ گیٹ والوز۔ غلط فہمی نشستوں کی مسخ ، رساو ، یا ساختی تناؤ کا سبب بنتی ہے۔ والو کے قریب آزادانہ طور پر پائپ لائنوں کی حمایت کریں۔ یکساں ٹارک کے لئے اسٹار پیٹرن میں آہستہ آہستہ بولٹ سخت کریں۔ سسٹم آپریشن کے 24-48 گھنٹوں کے بعد ریٹورک۔
آپریشنل ڈسپلن
مکمل طور پر کھلی یا مکمل طور پر جی بی معیاری فلانجڈ گیٹ والوز کو بند کریں۔ صرف ہینڈ وہیل استعمال کریں۔ رنچوں/لیورز سے پرہیز کریں۔ اسٹیم چکنا (ای پی گریڈ چکنائی) سہ ماہی لازمی ہے۔
جانچ کی بحالی
سسٹم کمیشننگ سے پہلے 1.5 × PN کی درجہ بندی پر ہائیڈروسٹیٹک طور پر جی بی معیاری فلانجڈ گیٹ والوز کے بعد انسٹالیشن کی جانچ کریں۔ جانچ کے دوران بہاو والے سامان سے والوز کو الگ تھلگ کریں۔ سالانہ: پیکنگ گلینڈ کی تنگی ، اسٹیم سنکنرن ، اور فلانج مشترکہ سالمیت کی جانچ کریں۔ اسٹیم مفرور اخراج کے لئے فوری طور پر پہنے ہوئے پیکنگ کی انگوٹھیوں کو تبدیل کریں۔
اسٹوریج ہینڈلنگ
نمی سے محفوظ ، گھر کے اندر والوز اسٹور کریں۔ انسٹالیشن تک اختتامی ٹوپیاں رکھیں۔
1. اعلی کارکردگی کا ڈیزائن: جی بی اسٹینڈرڈ فلانگڈ گیٹ والوز میں ایک عقلی طور پر تشکیل شدہ ڈیزائن پیش کیا گیا ہے جو جگہ کو موثر انداز میں استعمال کرتا ہے ، جس میں اعلی والو جسم استحکام ، کم سے کم سیال مزاحمت ، اور بہتر بہاؤ کے گتانک کو حاصل ہوتا ہے۔
2. بہتر مہر زندگی: سگ ماہی انٹرفیس میں سٹینلیس سٹیل اور کاربائڈ کوٹنگ کا استعمال ہوتا ہے ، جس سے لباس کم سے کم ہوتا ہے اور خدمت کی زندگی کو نمایاں طور پر بڑھایا جاتا ہے۔
3. قابل اعتماد اور کام کرنے میں آسان: لچکدار گریفائٹ پیکنگ قابل اعتماد مہر کی سالمیت کو یقینی بناتی ہے ، جس کے نتیجے میں ہموار آپریشن اور کم سے کم آپریٹنگ ٹارک ہوتا ہے۔
4. ورسٹائل ایکٹیکیشن کے طریقے: جی بی معیاری فلانجڈ گیٹ والوز مختلف عمل کے میکانزم کے ساتھ مطابقت رکھتے ہیں ، بشمول دستی ، نیومیٹک ، بجلی اور گیئر سے چلنے والے ، متنوع اطلاق کی ضروریات کو پورا کرنے کے لئے۔
5.Diverse ڈھانچے: مختلف ساختی ترتیب میں دستیاب ، بشمول لچکدار پچر سنگل گیٹ ، سخت پچر سنگل گیٹ ، یا متوازی (ڈبل) گیٹ۔
ڈیزائن کی وضاحتیں: جی بی / ٹی 12234
ساخت کی لمبائی: جی بی / ٹی 12221
کنیکٹنگ فلانج: جے بی / ٹی 79.1
ٹیسٹ اور معائنہ: جے بی / ٹی 9092
دباؤ - درجہ حرارت: جی بی / ٹی 9131
مصنوعات کی شناخت: جی بی / ٹی 12220
| برائے نام پریشر پی این （ایم پی اے) | کیس | ٹیسٹ پریشر （ایم پی اے) | مہر بند | |
| مہر بند (مائع) | مہر (گیس) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| شیل مواد | مناسب میڈیا | قابل اطلاق درجہ حرارت (℃) |
| کاربن اسٹیل (سی قسم) | پانی ، بھاپ ، تیل | 45425 |
| کرومیم نکل ٹائٹینیم اسٹیل (پی قسم) | نائٹرک ایسڈ | ≤200 |
| کروم نکل مولبڈینم ٹائٹینیم اسٹیل (R قسم) | ایسٹک ایسڈ | ≤200 |
| کروم مولبڈینم اسٹیل (قسم I) | پانی ، بھاپ ، تیل | ≤550 |
| جسم ، بونٹ | والو پلیٹ ، سیٹ | والو اسٹیم | اسٹیم نٹ | فلر | ہینڈ وہیل |
| کاربن اسٹیل | اعلی معیار کے کاربن اسٹیل + کاربائڈ یا سٹینلیس سٹیل | کروم سٹینلیس سٹیل | ایلومینیم کانسی | گریفائٹ ایسبیسٹوس پیکنگ | ناقص لوہا |
| کرومیم نکل ٹائٹینیم اسٹیل | سٹینلیس سٹیل ، سٹینلیس سٹیل + سیمنٹ کاربائڈ | کروم نکل ٹائٹینیم سٹینلیس سٹیل | ایلومینیم کانسی | ٹیفلون | ناقص لوہا |
| کرومیم نکل مولبڈینم ٹائٹینیم اسٹیل | سٹینلیس سٹیل ، سٹینلیس سٹیل + سیمنٹ کاربائڈ | کروم نکل ٹائٹینیم سٹینلیس سٹیل | ایلومینیم کانسی | ٹیفلون | ناقص لوہا |
| کروم مولبڈینم اسٹیل | مصر دات اسٹیل + کاربائڈ | کروم مولبڈینم اسٹیل | ایلومینیم کانسی | لچکدار ایسبیسٹوس | ناقص لوہا |

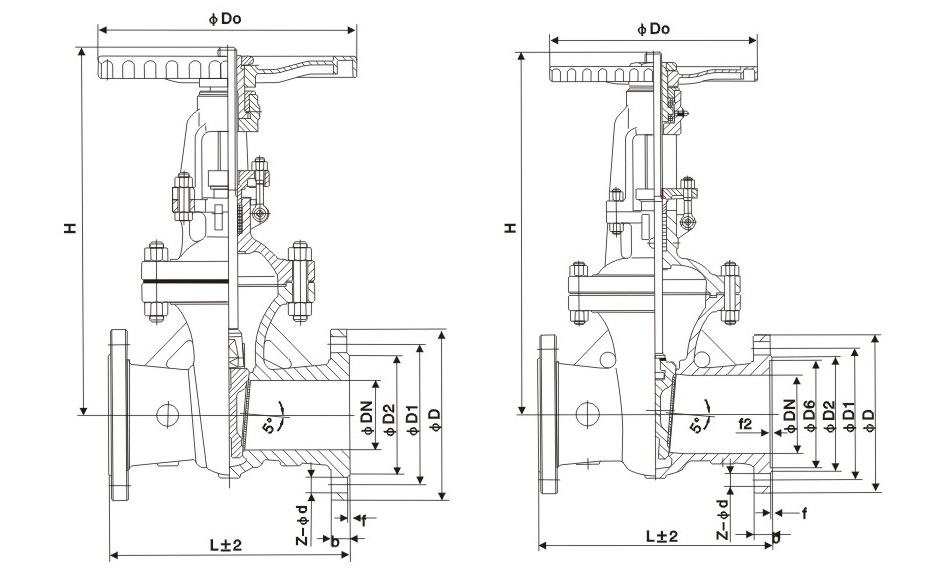

| برائے نام قطر | اہم طول و عرض اور کنکشن کے طول و عرض | |||||||
| L | D | D1 | D2 | b | زیڈ ڈی | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8- φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8- φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-34 | 1452 | 640 |
