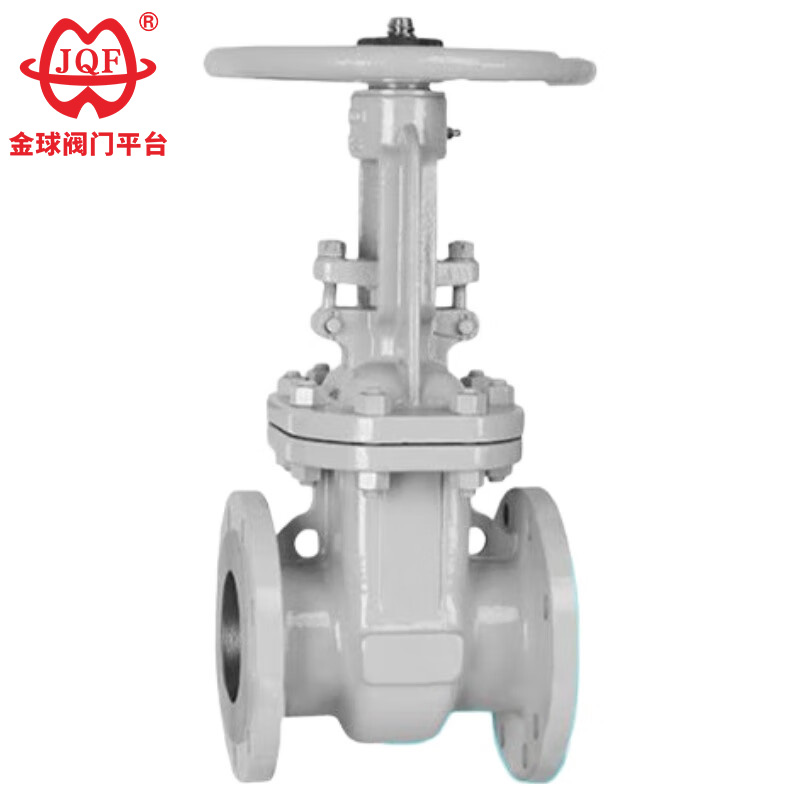

روسی معیاری گیٹ والو

جے کیو ایف والو چین میں ایک بڑے پیمانے پر والو کارخانہ دار ہے ، جو سائنسی تحقیق ، ترقی ، ڈیزائن ، پیداوار ، پیداوار ، فروخت اور خدمت کو مربوط کرتا ہے۔ اسٹاک میں غیر بڑھتی ہوئی اسٹیم گیٹ والو میں یہ اعلی معیار کا روسی معیاری گیٹ والو ڈکٹائل آئرن سے بنا ہے اور قابل اعتماد سگ ماہی اور استحکام کو یقینی بنانے کے لئے لچکدار ربڑ کی مہر کی انگوٹھی سے لیس ہے۔ اس کا کمپیکٹ ڈھانچہ اعلی سختی اور وشوسنییتا مہیا کرتا ہے ، جبکہ لچکدار گیٹ ڈیزائن غیر معمولی بوجھ یا درجہ حرارت کے تحت اخترتی کو روکتا ہے۔ والو بڑے سائز میں آسان آپریشن کے لئے رولنگ بیئرنگ سے لیس ہے اور مختلف آپریٹنگ شرائط کو پورا کرنے کے لئے اپنی مرضی کے مطابق مواد اور سیٹ کے اختیارات کی حمایت کرتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

The durable Russian Standard Gate Valve manufactured by JQF Valve is widely used in the inlet and outlet channels or media shut-off devices of oil and steam pipelines in petrochemical, thermal power and other industries. It has passed CE certification, is of high quality and durable, and ensures compliance with EU safety standards, guaranteeing market access compliance.

1. اسپیس آپٹیمائزڈ سیال ڈائنامکس فن تعمیر: ساختی طور پر بہتر چیسیس ڈیزائن والو جسم کو غیر معمولی سختی اور غیر رکاوٹ بہاؤ جیومیٹری کے ساتھ فراہم کرتا ہے ، جس سے دباؤ ڈراپ کو کم سے کم کیا جاتا ہے۔
2. اعلی درجے کی جامع سگ ماہی کی سطح: روسی معیاری گیٹ والو ایک ٹنگسٹن کاربائڈ میٹرکس کے ساتھ سنکنرن سے مزاحم مرکب کو جوڑنے کے لئے ملکیتی میٹالرجیکل ٹکنالوجی کا استعمال کرتا ہے ، جس سے صنعت کے غیر معمولی معیارات کو غیر معمولی حد تک طویل سائیکل زندگی حاصل ہے۔
3. رگڑ سے پاک اسٹیم آپریٹنگ سسٹم: انیسوٹروپک گریفائٹ پیکنگ کی انگوٹھی ایک صفر-لیکج اسٹیم مہر کو یقینی بناتی ہے جبکہ آسان اور آسان آپریشن کے لئے ایک واضح ، کم ٹورک ایکٹیویشن فراہم کرتی ہے۔
4. ملٹی موڈ ایکٹیویشن انضمام: روسی اسٹینڈرڈ گیٹ والو جامع ایکٹیویشن مطابقت کی پیش کش کرتا ہے ، بشمول دستی ہینڈ وہیل ، نیومیٹک ایکچوایٹرز ، الیکٹرک موٹرز ، اور سیاروں کے گیئر کو کم کرنے والے ، جو عالمی تعیناتی کو قابل بناتے ہیں۔
5. قابل عمل والو ڈسک ٹوپولوجی پلیٹ فارم: تین مختلف سگ ماہی کی تشکیلات: پریشر ایڈاپٹیو لچکدار سنگل گیٹ ، اعلی بوجھ سخت سنگل گیٹ ، اور دو طرفہ دوہری متوازی گیٹ۔

عمل درآمد کے معیارات

ڈیزائن کی وضاحتیں: جی بی / ٹی 12234
ساخت کی لمبائی: جی بی / ٹی 12221
کنیکٹنگ فلانج: R0CT12815-08-I
ٹیسٹ اور معائنہ: جے بی / ٹی 9092
دباؤ - درجہ حرارت: جی بی / ٹی 9131
مصنوعات کی شناخت: جی بی / ٹی 12220

کارکردگی کے پیرامیٹرز

برائے نام پریشر پی این （ایم پی اے)	کیس	ٹیسٹ پریشر （ایم پی اے)		مہر بند
برائے نام پریشر پی این （ایم پی اے)	کیس	مہر بند (مائع)	مہر (گیس)	مہر بند
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0

مناسب میڈیم اور قابل اطلاق درجہ حرارت

شیل مواد	مناسب میڈیا	قابل اطلاق درجہ حرارت (℃)
کاربن اسٹیل (سی قسم)	پانی ، بھاپ ، تیل	45425
کرومیم نکل ٹائٹینیم اسٹیل (پی قسم)	نائٹرک ایسڈ	≤200
کروم نکل مولبڈینم ٹائٹینیم اسٹیل (R قسم)	ایسٹک ایسڈ	≤200
کروم مولبڈینم اسٹیل (قسم I)	پانی ، بھاپ ، تیل	≤550

اہم حصہ مواد

جسم ، بونٹ	والو پلیٹ ، سیٹ	والو اسٹیم	اسٹیم نٹ	فلر	ہینڈ وہیل
کاربن اسٹیل	اعلی معیار کے کاربن اسٹیل + کاربائڈ یا سٹینلیس سٹیل	کروم سٹینلیس سٹیل	ایلومینیم کانسی	گریفائٹ ایسبیسٹوس پیکنگ	ناقص لوہا
کرومیم نکل ٹائٹینیم اسٹیل	سٹینلیس سٹیل ، سٹینلیس سٹیل + سیمنٹ کاربائڈ	کروم نکل ٹائٹینیم سٹینلیس سٹیل	ایلومینیم کانسی	ٹیفلون	ناقص لوہا
کرومیم نکل مولبڈینم ٹائٹینیم اسٹیل	سٹینلیس سٹیل ، سٹینلیس سٹیل + سیمنٹ کاربائڈ	کروم نکل ٹائٹینیم سٹینلیس سٹیل	ایلومینیم کانسی	ٹیفلون	ناقص لوہا
کروم مولبڈینم اسٹیل	مصر دات اسٹیل + کاربائڈ	کروم مولبڈینم اسٹیل	ایلومینیم کانسی	لچکدار ایسبیسٹوس	ناقص لوہا

اہم شکل اور کنکشن کے طول و عرض

برائے نام قطر	اہم طول و عرض اور کنکشن کے طول و عرض
برائے نام قطر	L	D	D1	D2	b	زیڈ ڈی	H	D0
Z41H-16
15	130	95	65	45	14-2	4-φ14	170	120
20	150	105	75	55	14-2	4-φ14	190	140
25	160	115	85	65	14-2	4-φ14	205	160
32	180	135	100	78	16-2	4-18	270	180
40	200	145	110	85	16-3	4-18	310	200
50	250	160	125	100	16-3	4-18	358	240
65	265	180	145	120	18-3	4-18	373	240
80	280	195	160	135	20-3	8-φ18	435	280
100	300	215	180	155	20-3	8-φ18	500	300
125	325	245	210	185	22-3	8-φ18	614	320
150	350	280	240	210	24-3	8- φ23	674	360
200	400	335	295	265	26-3	12-23	811	400
250	450	405	355	320	30-3	12-25	969	450
300	500	460	410	375	30-3	12-25	1145	580
350	550	520	470	435	34-4	16-25	1280	640
400	600	580	525	485	36-4	16-30	1452	640
Z41H-25
15	130	95	65	45	16-2	4-φ14	170	120
20	150	105	75	55	16-2	4-φ14	190	140
25	160	115	85	65	16-2	4-φ14	205	160
32	180	135	100	78	18-2	4-18	270	180
40	200	145	110	85	18-3	4-18	310	200
50	250	160	125	100	20-3	4-18	358	240
65	265	180	145	120	22-3	8-φ18	373	240
80	280	195	160	135	22-3	8-φ18	435	280
100	300	230	190	160	24-3	8- φ23	500	300
125	325	270	220	188	28-3	8-φ25	614	320
150	350	300	250	218	30-3	8-φ25	674	360
200	400	360	310	278	34-3	12-25	811	400
250	450	425	370	332	36-3	12-30	969	450
300	500	485	430	390	40-4	16-30	1145	580
350	550	550	490	448	44-4	16-34	1280	640
400	600	610	550	505	48-4	16-34	1452	640

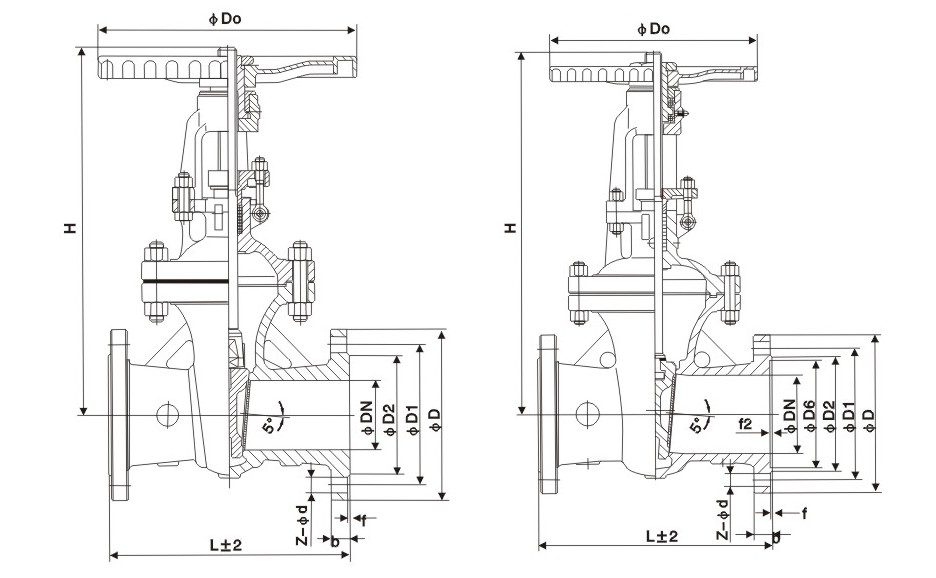

ساخت کی تصویر

ہاٹ ٹیگز: روسی معیاری گیٹ والو ، چین ، تخصیص کردہ ، معیار ، پائیدار ، اعلی درجے کی ، مینوفیکچرر ، سپلائر ، فیکٹری ، اسٹاک میں
