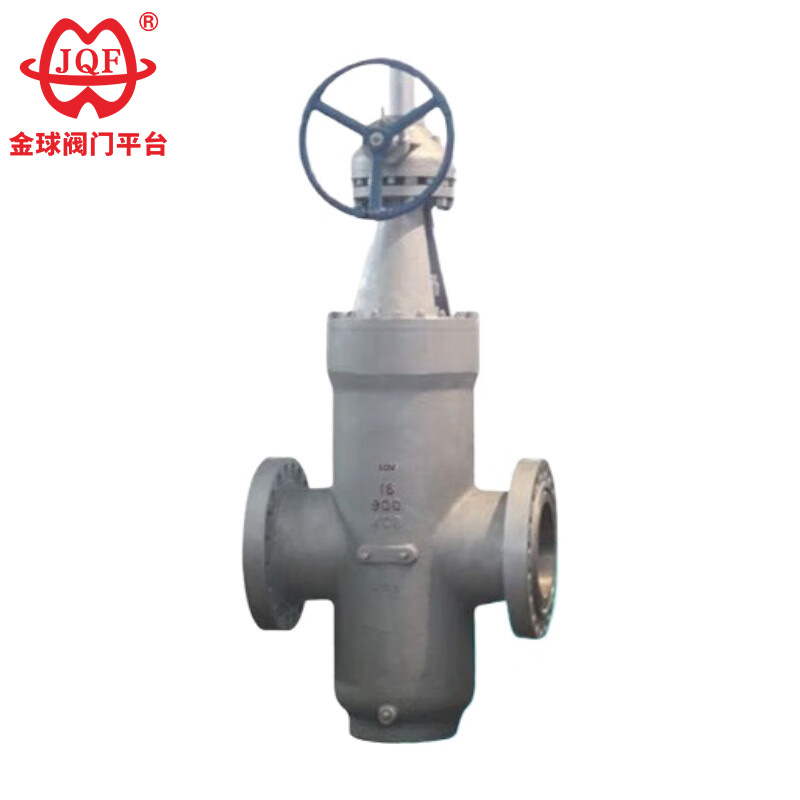

فلیٹ گیٹ والو

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1. کم سے کم بہاؤ مزاحمت کے لئے مکمل بور ڈیزائن
2. برش کی مدد سے پائپ لائن کی صفائی ،
3. دو طرفہ سگ ماہی کے لئے نشست
4. ٹارک کو کھولنے اور بند کرنا
5. اعلی حفاظت کو یقینی بنانے کے لئے آسان آپریشن ، اور دباؤ سے نجات اور چکنائی کے انجیکشن میکانزم
6. zero-laeage کارکردگی.

مصنوعات کا استعمال

جے کیو ایف والو فلیٹ گیٹ والوز تیار کرتا ہے ، ایک قسم کی سلائیڈنگ والو۔ اختتامی عنصر ایک گیٹ یا ڈبل ​​گیٹ ہوسکتا ہے جس کے درمیان توسیع کے طریقہ کار کے ساتھ۔ والو سیٹ کے خلاف گیٹ کے دباؤ کو تیرتے گیٹ یا تیرتے والو سیٹ پر کام کرنے والے درمیانے درجے کے دباؤ سے کنٹرول کیا جاتا ہے۔ ڈبل گیٹ والو کی صورت میں ، دونوں گیٹس کے مابین توسیع کا طریقہ کار اس دباؤ کو پورا کرتا ہے۔

مصنوعات کے زمرے

ساختی خصوصیات

1. فلوٹنگ دو طرفہ سگ ماہی
اپنی مرضی کے مطابق فلیٹ گیٹ والو سیٹ بائیریکشنل افتتاحی اور بند ہونے کے قابل بناتی ہے ، جس سے قابل اعتماد سگ ماہی اور لچکدار آپریشن کو یقینی بنایا جاتا ہے۔
2. سخت سنکنرن سے مزاحم رہنمائی مواد
گیٹ عین مطابق پوزیشننگ کے لئے گائیڈ سٹرپس سے لیس ہے ، اور سگ ماہی کی سطح کو ٹنگسٹن کاربائڈ اینٹی ایریشن پرت سے اسپرے کیا جاتا ہے۔
3. صفر بہاؤ مزاحمت ڈیزائن
فلیٹ گیٹ والو جسم کی اعلی دباؤ کی مزاحمت ؛ جب مکمل طور پر کھلا ہو تو ، سیدھے بہاؤ کا بہاؤ چینل مساوی قطر (بہاؤ مزاحمت ≤ 0.03) کے پائپ کے قریب ہوتا ہے۔
والو اسٹیم پر جامع پیکنگ کے ساتھ ملٹی اسٹیج سگ ماہی سے رگڑ کے گتانک کو 40 ٪ کم کیا جاتا ہے۔
4. دوہری مرحلے میں سگ ماہی کا طریقہ کار
جب گھڑی کی سمت بند ہوتی ہے:
درمیانے درجے کا دباؤ بنیادی مہر بنانے کے لئے inlet والو سیٹ کو آگے بڑھاتا ہے۔
ڈبل مہر بنانے کے لئے گیٹ آؤٹ لیٹ والو سیٹ کے خلاف دباتا ہے۔
5. انقلابی آن لائن دیکھ بھال
دوہری مہر ڈھانچہ بغیر کسی رکاوٹ کے کمزور حصوں کی تبدیلی کی اجازت دیتا ہے۔ یہ ٹیکنالوجی مقامی اور بین الاقوامی سطح پر اسی طرح کی مصنوعات کی رہنمائی کرتی ہے۔
6. ترقی پسند افتتاحی اور بند کرنے کا کنٹرول
جب گھڑی کی طرف سے کھلتے ہو تو ، گیٹ بڑھتا ہے ، اور گائیڈ ہول آہستہ آہستہ چینل کے ساتھ اوورلیپ ہوتا ہے ، جس سے حد کی پوزیشن پر 100 ٪ مکمل افتتاحی کامیابی حاصل ہوتی ہے۔

ڈیزائن کے معیارات

معیارات کا ڈیزائن اور تیاری: جے بی / ٹی 5298
ساخت کی لمبائی کا معیار: جے بی / ٹی 5298
کنکشن فلانج اسٹینڈرڈ: جی بی / ٹی 9113
دباؤ کا درجہ حرارت گریڈ: جی بی / ٹی 12224-2005
ٹیسٹ ٹیسٹ کے معیارات: جی بی / ٹی 13927-2008 ، جے بی / ٹی 5298

کارکردگی کے پیرامیٹرز

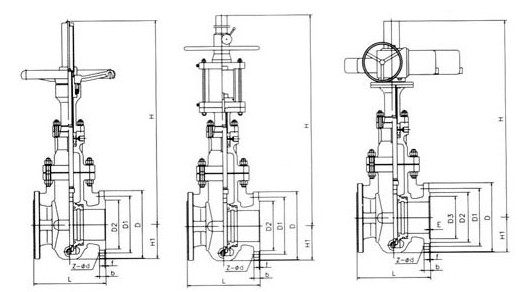

اہم شکل اور کنکشن کے طول و عرض

ساخت کی تصویر
