برقی فلیٹ گیٹ والو

Foshan Jinquan Valve Co., Ltd. is a leading industrial valve manufacturer. Our core products include ball valves, butterfly valves, gate valves, globe valves, and check valves, as well as a wide range of valves suitable for various applications. Our electrical flat gate valves are driven by electric actuators, achieving fluid flow by raising and lowering a gate. Due to their structural advantages and technical parameters, they are widely used in fluid shut-off and control scenarios in industrial piping systems. Wherever you are located or what your customization needs may be, our years of experience will support you. If you are interested in our products, please feel free to contact us!

1. درجہ بندی کے ذریعہ درجہ بندی کا طریقہ: دستی متوازی گیٹ والو ، نیومیٹک متوازی گیٹ والو ، الیکٹرک متوازی گیٹ والو
2. اطلاق کے منظر نامے کے ذریعہ درجہ بندی: orifice قسم کے متوازی گیٹ والو ، غیر اصلی قسم کی متوازی گیٹ والو ، آئل فیلڈ سے متعلق مخصوص متوازی گیٹ والو ، پائپ لائن ٹرانسپورٹیشن متوازی گیٹ والو ، گیس سسٹم متوازی گیٹ والو

ساختی خصوصیات

1. فلوٹنگ دو طرفہ مہر
بجلی کے فلیٹ گیٹ والو کی تیرتی نشست دو طرفہ افتتاحی اور بند ہونے کی اجازت دیتی ہے ، جس سے قابل اعتماد سگ ماہی اور لچکدار آپریشن کو یقینی بنایا جاسکے۔
2. سخت سنکنرن مزاحم گائیڈ مواد
گیٹ عین مطابق پوزیشننگ کے لئے گائیڈ سٹرپس سے لیس ہے ، اور سگ ماہی کی سطح کو ٹنگسٹن کاربائڈ اینٹی سنکنرن پرت کے ساتھ لیپت کیا گیا ہے۔
3. صفر بہاؤ مزاحمت ڈیزائن
بجلی کے فلیٹ گیٹ والو کے والو باڈی میں اعلی دباؤ کی مزاحمت ہے۔ جب مکمل طور پر کھلا تو ، سیدھے بہاؤ کا راستہ اسی قطر کے پائپ (بہاؤ مزاحمت ≤0.03) کے قریب ہوتا ہے۔
والو STEM ایک کثیر مرحلہ مہر کا استعمال کرتا ہے جس میں جامع پیکنگ کے ساتھ رگڑ کے گتانک کو 40 ٪ کم کیا جاتا ہے۔
4. دوہری مرحلے میں سگ ماہی کا طریقہ کار
جب گھڑی کی سمت بند ہوتی ہے:
درمیانے درجے کا دباؤ بنیادی مہر بنانے کے لئے inlet والو سیٹ کو آگے بڑھاتا ہے۔
ڈبل مہر بنانے کے لئے گیٹ آؤٹ لیٹ والو سیٹ کے خلاف دباتا ہے۔
5. انقلابی آن لائن دیکھ بھال
ڈبل سیل ڈھانچہ پیداوار میں خلل ڈالنے کے بغیر پہننے کے حصوں کی تبدیلی کی اجازت دیتا ہے۔ یہ ٹیکنالوجی مقامی اور بین الاقوامی سطح پر اسی طرح کی مصنوعات میں شامل ہے۔
6. ترقی پسند افتتاحی اور بند کرنے کا کنٹرول
جب گھڑی کی سمت کھولیں تو ، گیٹ بڑھتا ہے ، اور گائیڈ ہول آہستہ آہستہ چینل کے ساتھ اوورلیپ ہوتا ہے ، اور انتہائی پوزیشن پر 100 ٪ مکمل افتتاحی حاصل کرتا ہے۔

ڈیزائن کے معیارات

کارکردگی کے پیرامیٹرز

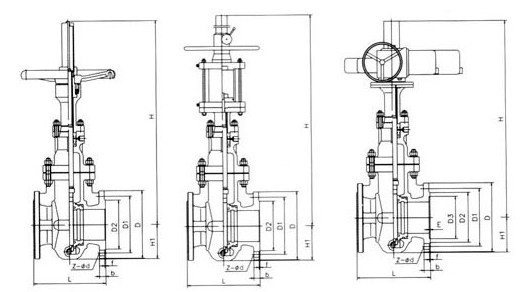

اہم شکل اور کنکشن کے طول و عرض

ساخت کی تصویر
